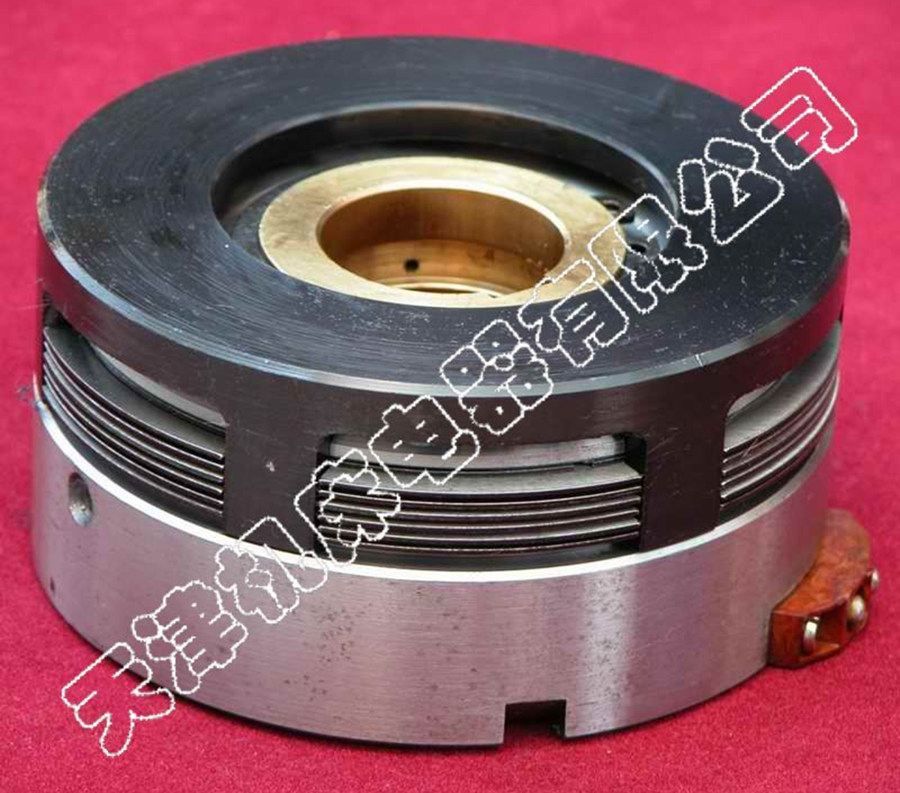

DLM9-40A濕式多片電磁離合器

查看會員價
　產品規格：DLM9-40A
額定動力矩：400 N.m
　軸孔尺寸：60 mm
　產品重量：15 KG

購買數量:

詳細信息

商品說明

一、主要用途：DLM9系列為無滑環式濕式多片電磁離合器，需在有潤滑的條件下工作，摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。

二、工作條件：海拔高度不超過2000米；周圍空氣溫度為-5°C～+40°C；周圍介質中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；摩擦片間需要有潤滑油。

三、安裝：離合器安裝前應清洗干凈；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；離合器工作時應向摩擦片供油，在高速運轉和高頻工作時，應采取軸心供油法；離合器潤滑油應清潔，否則會影響其使用可靠性。

DLM9系列主要性能參數Main Technical Data

產品系列 series	規格 size	額定動力矩 N.m	額定靜力矩 N.m	空載力矩 (≤) N.m	接通時間 (≤) S	斷開時間 ( ≤ )S	額定電壓 DCV	線圈消耗功率 (20℃) W	允許最高轉速 r/min	重量 kg	供油流量 L/min
DLM9	2	16	25	0.48	0.28	0.09	24	24	3000	2.9	0.25
	5	50	80	0.85	0.30	0.10	24	37	3000	3.9	0.40
	10	100	160	1.80	0.32	0.14	24	50	3000	5.9	0.65
	16	160	250	2.40	0.36	0.16	24	56	2500	7.8	0.65
	25	250	400	3.80	0.40	0.18	24	76	2200	10.7	1.00
	40	400	630	6.00	0.60	0.22	24	86	2000	15	1.00
	63	630	1000	9.50	0.70	0.26	24	88	1800	22	1.20
	100	1000	1600	15.00	0.85	0.31	24	104	1600	33	1.20
	160	1600	2500	24.00	1.20	0.43	24	122	1500	51	1.50
	250	2500	4000	38.00	1.40	0.50	24	175.5	1200	67	2.00

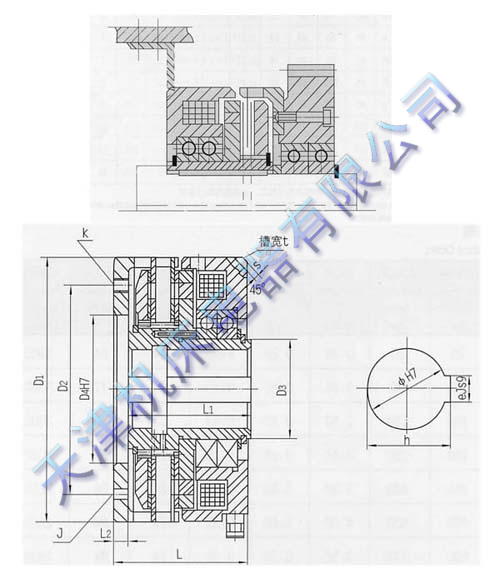

安裝示意圖及總裝圖/Diagrammatic Sketch of Installation：

DLM9系列主要性能參數Main Technical Data

規格 size	徑向尺寸Radial Demensions									軸向尺寸Axial Demensions
規格 size	D1	D2	D3	D4	Φ	e	h	J	K	L	L1	L2	s	t
2	95	80	35	50	20	6	22.8	2×φ6	4×M6	55	50	5	4	8
5	110	90	45	65	30	8	33.3	3×φ6	4×M6	60	55	5	4	8
10	132	105	50	75	40	12	42.3	3×φ6	6×M8	67	60	7	5	10
16	147	120	55	85	45	14	47.4	3×φ8	6×M8	72	65	7	5	10
25	162	135	65	95	50	16	53.6	3×φ8	6×M8	82	75	7	6	12
40	182	155	75	120	60	18	64.4	3×φ10	6×M10	93	85	8	6	12
63	202	170	85	125	70	20	74.3	3×φ10	6×M10	109	100	9	8	14
100	235	200	100	150	70	20	74.9	3×φ14	6×M12	120	110	10	8	14
160	270	235	110	200	90	25	95.4	3×φ14	6×M12	142	130	12	10	16
250	310	260	140	220	110	28	116	3×φ16	6×M16	157	145	14	10	16

更多產品詳情請咨詢我們的技術人員，我公司技術部電話022-24985321。
